Matériel pour la manutention

Le matériel SSVH est particulièrement adapté aux opérations de manutention de colis lourds avec des solutions de levage synchronisé, de vérins grimpeurs avec calage type « camarteau », vérins de fort tonnage avec sécurisation de la charge par écrou de sécurité ou valve d’équilibrage.

Quelques exemples de manutention en cours :

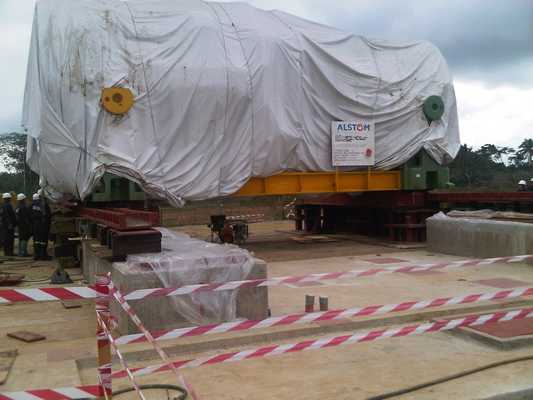

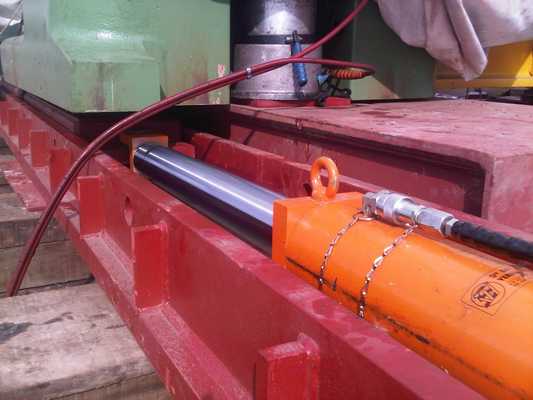

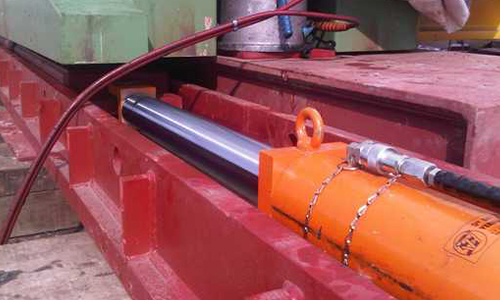

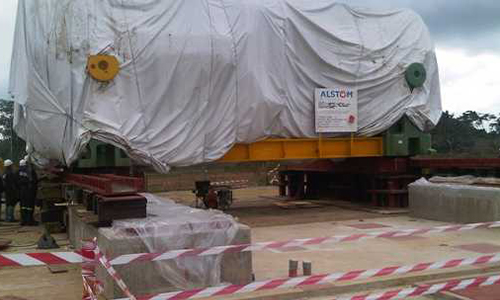

Translation d’un colis par ripage (skidding) à l’aide de vérins double effet 30T course 900mm alimenté par une centrale hydraulique à moteur diesel.

chassis composé de vérins hydrauliques

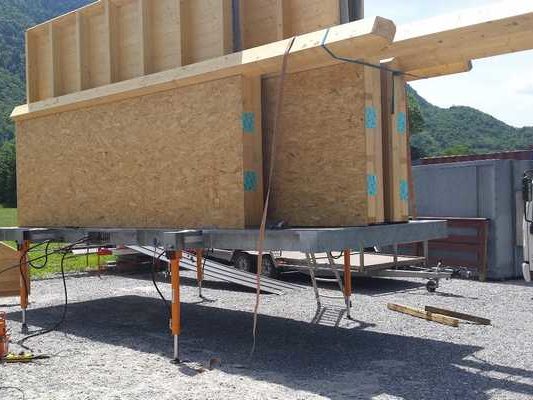

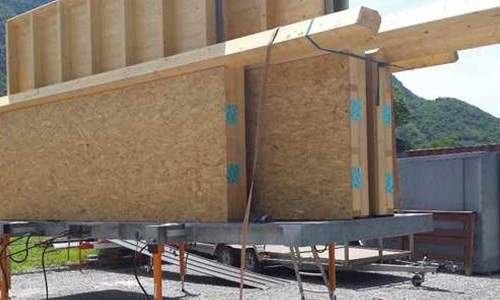

Châssis de levage et de transport monté sur 4 pieds hydrauliques escamotables permettant de préparer le colis, de le charger / décharger depuis un camion sans autre moyen de levage.

vérins hydrauliques, centrale hydraulique

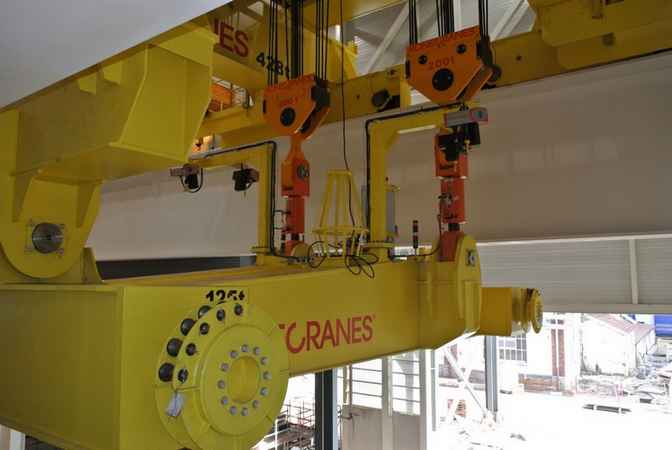

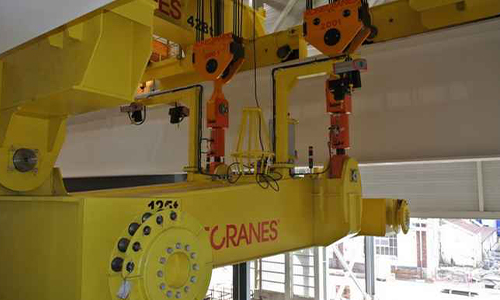

Vérins hydrauliques double effet de 200T en poussée et en traction avec capteurs de position intégrés permettant le réglage de l’assiette d’une charge sous un palonnier. Alimentation par une centrale hydraulique à deux débits séparés égaux, pilotée par une radiocommande.

vérins double effet, levage d'un transformateur

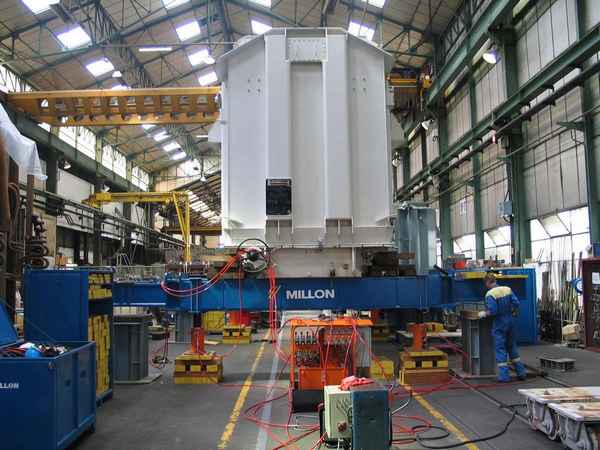

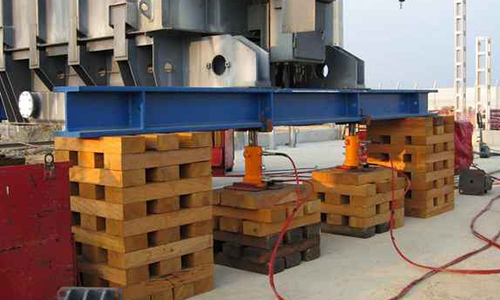

Levage synchronisé d’un transformateur à l’aide d’un ensemble de 4 vérins double effet 150 tonnes et d’une centrale à quatre débits séparés égaux.

matériels hydrauliques de levage synchronisé

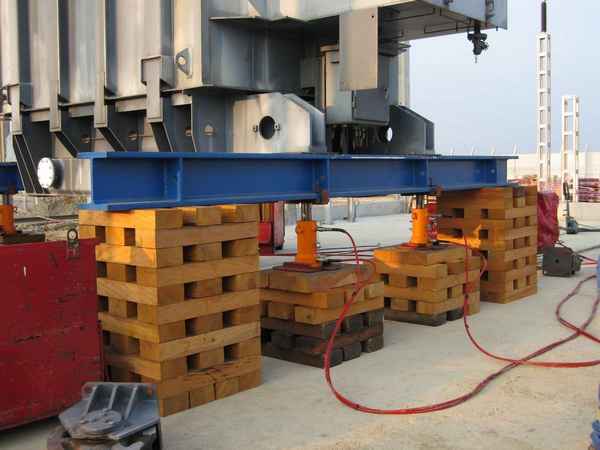

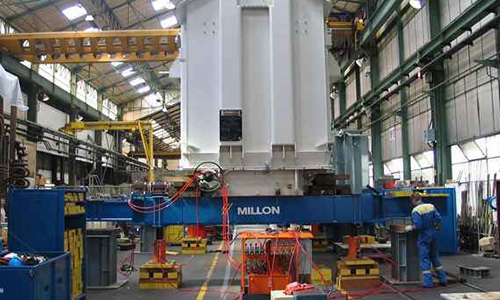

Levage synchronisé d’un transformateur à l’aide d’un ensemble de 4 vérins double effet 75 tonnes en alliage léger et d’une centrale à quatre débits séparés égaux.

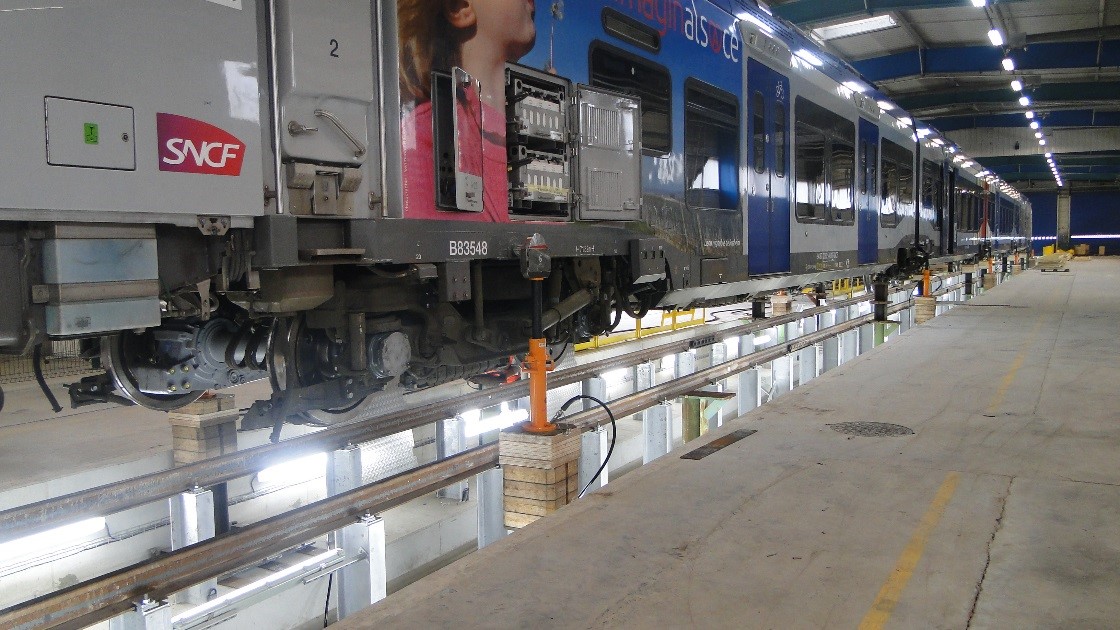

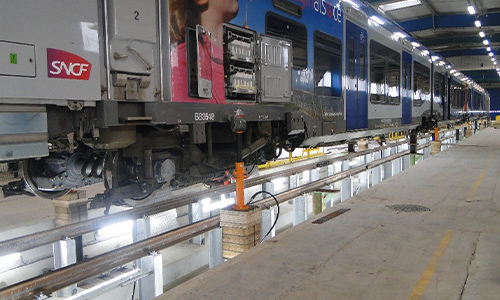

Le cas SNCF : Levage et ripage d’une demi-rame de TER :

vérins pour levage d'une demi-rame

Levage et ripage d’une demi-rame de TER :

  • Levage assuré par 10 vérins simple effet en alliage léger, force de poussée 25T course 350mm avec écrou de sécurité.
  • Ripage réalisé à l’aide de 5 vérins double effet course 1000mm montés sur étriers avec pinces hydrauliques de bridage.

Ensemble alimenté par une centrale hydraulique à 10 débits séparés égaux de 700 bars pour le levage et de 5 débits séparés égaux pour le ripage.
